Vedlegg 5 til hjemmesiden til Per-Gunnar Thoresen

Bilder

Innholdsfortegnelse:

Tilhenger med tipp
Nav til traktor
Trepunktoppheng til traktor
Minigraver

Noen bilder av traktoren

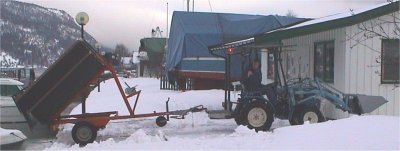

Her fra transport av snø:

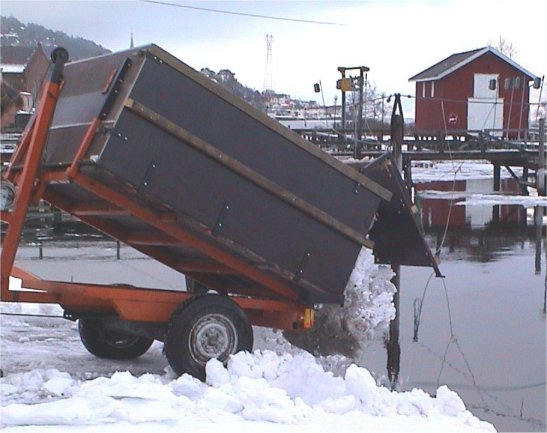

Her ser du min biltilhenger med tipp. Nå har jeg laget høye lemmer, og baklem med automatisk mekanisk åpning og låsing av baklemmen ved tipping. Lasteevne er 2 m2 snø, vekt 1 tonn.


Nav til traktor

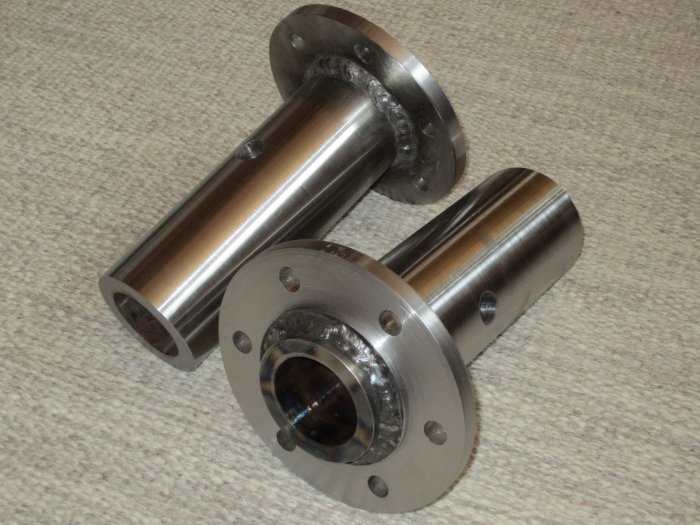

Nedenfor viser jeg et bilde av nye nav til bakhjulene på traktoren min. Navene passer på noen av de små traktormodellene til Iseki og benyttes for å oppnå større sporvidde på traktorens bakhjul. Sporvidden kan da økes med valgfritt 10 og 20 cm. Hensikten er å gjøre traktoren mer sikker mot velt ved kjøring på dårlige traktorveier eller i terrenget. Produsenten av Iseki har ikke laget slike nav. Jeg har selv laget disse navene og kan lage slike nav for salg for kr. 5000,- pr. par.








Tegning av trepunktoppheng, løftearm





Du ser her løftearmen til et trepunktoppheng som mer enn dobbler løfteevnen til min traktor. Ved å benytte ytterste festehull for løftet har jeg tidligere målt at løfteevnen overstiger 500 kg i lasteskuffen bak. Det blir redusert løftehøyde, men for å oppnå full tipping av skuffen kan man rygge opp på et underlag. De to andre hullene gir to større høyder med litt mindre løfteevne. Det innerste hullet gir fortsatt om lag dobbel løfteevne i forhold til standard trepunktoppheng. For å kunne benytte opphenget kreves det selvfølgelig en del flere komponenter og tilpassninger. Siden konstruksjonen neppe er noe å satse på hva gjelder produksjon og salg, lar jeg interesserte få se konstruksjonen.

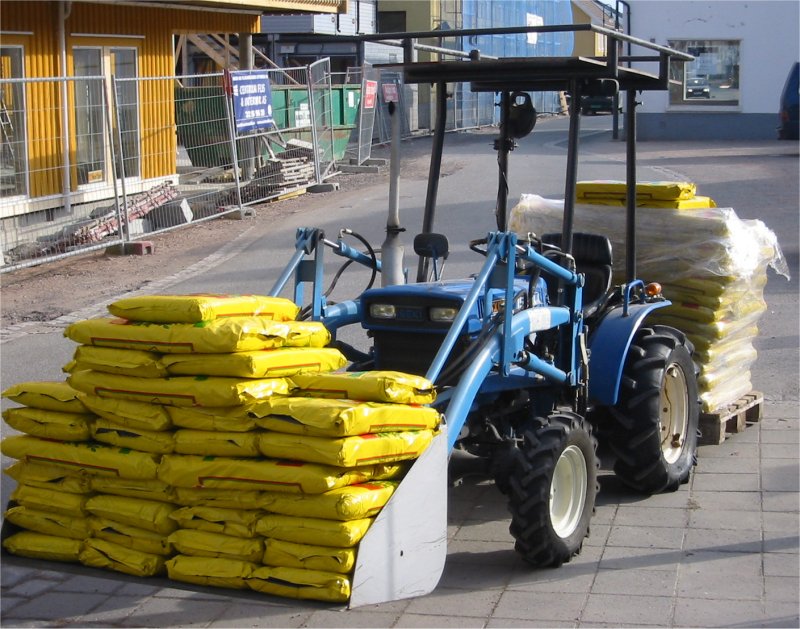

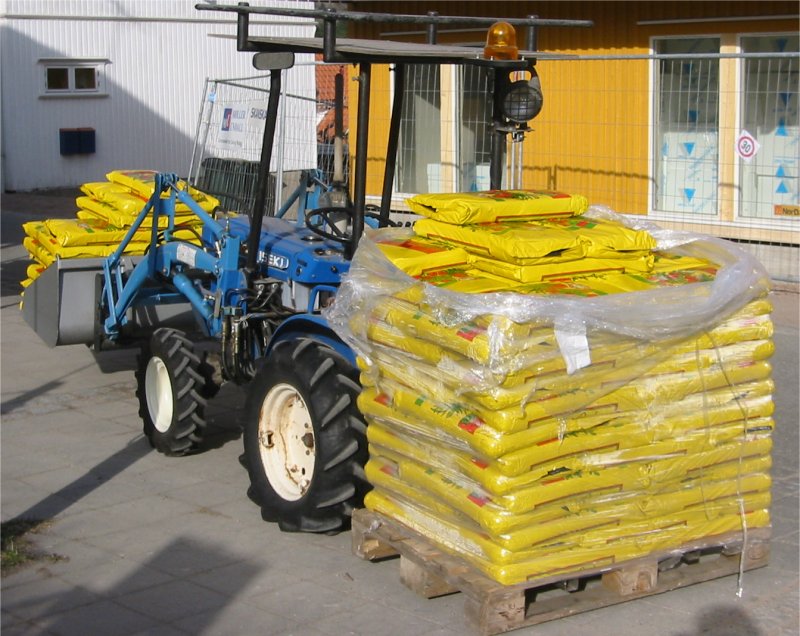

På bildene nedenfor ser du hvor mye traktoren løfter bak med pallegaffelen min montert i dette opphenget, og i lesseapparatet foran. Antall sekker bak var 84, mens 36 sekker er plassert fremme. Hver sekk veier ca. 8 kg. Traktoren løftet bak, medregnet pallen, nesten 700 kg. Vekten i skuffen fremme var 288 kg. Løftehøyde fra bakken er mer enn 10 cm. En hel pall er fordelt på traktoren. Standard trepunktoppheng klarer bare 1/3 av vekten.









Minigraveren min

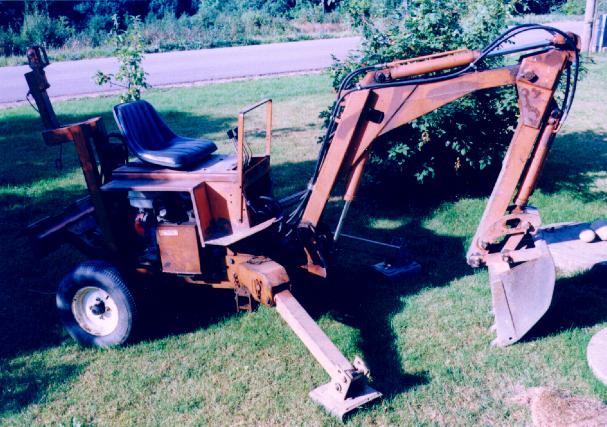

Dette er en Powerfab med 8 hk honda motor. Til å veie bare 500 kg er den utrolig sterk og rask å grave med. Meget lettstartet motor og fin å transportere etter bil på hengerfeste. Jeg får stadig henvendelser fra interesserte som ønsker å skaffe seg en slik maskin. Har du en liten gravemaskin du vil selge kan du maile meg, så kan jeg formidle kontakt.

Adressen er: per-gunnar@xxx - Du må på grunn av spam skrive inn adressen manuelt og bytte ut xxx med 2res1.no
